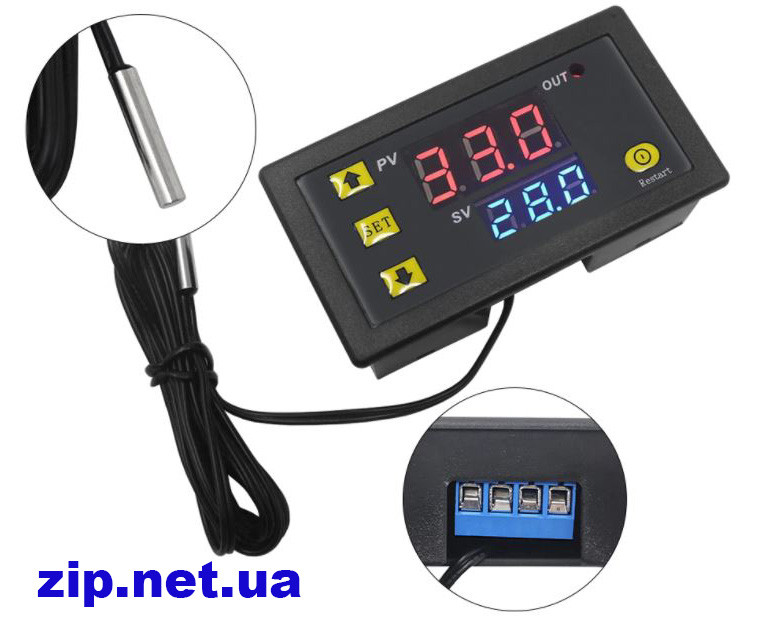

Термостат 220 вольт нагрівання, охолодження
218 ₴
- Немає в наявності
- Код: K220D
- +380 (50) 051-97-51МТС
- +380 (96) 548-37-35Viber
- +380 (50) 220-96-16Монтаж, ремонт холодильников.
- +380 (50) 220-96-16Установка, сервис кондиционеров.
🔥 Оплата при отриманні! Без комісій!
- Мініатюрний регулятор температури.
- З електронним дисплеєм
- Широкий діапазон вимірювання температури
- Контроль нагріву або охолодження
- Всі налаштування параметрів можна зберегти
- Релейний вихід
- Висока точність керування 0,1 градусів Цельсія
- Використовується для морозильних камер, резервуарів для води, холодильників, промислових охолоджувачів, промислове устаткування та інші системи з контролем температури
- Технічні характеристики:
- Джерело живлення: 220 В
- Діапазон контролю температури:-55 ° с до+120 ° с
- Колір дисплея: червоний/синій
- Точність вимірювання: ± 0,1 °C
- Точність управління: 0,1 °C
- Датчик: NTC10K водонепроникний датчик
- Екологічні вимоги: -10-60 °C, вологість 20%-85% відносної вологості
- Розміри: 79 мм * 43 мм * 26 мм
- Розмір різання: 73 мм * 39 мм
Інструкції:
Підключіть джерело живлення і обладнання для живлення до контролера. В цей час він відображається як вимірювання температури. Натисніть один раз "SET", температура дисплея блимне, натисніть +-щоб встановити бажану температуру (натисніть +-щоб швидко підняти і знизити) після закінчення натисніть кнопку SET, щоб підтвердити повернення. В цей час контролер автоматично виконує реле Вкл/Викл у відповідності з налаштуваннями! Вихід термостата являє собою реле 20A, яке задовольняє різні потужні навантаження. Коли ланцюг управління підключена, термостат може бути приведений у дію. В цей час на дисплеї відображається температура навколишнього середовища.
Світильник індикатора, опис стану цифровий трубки
Світильник індикатора: миготіння вказує на затримку запуску або охолодження.
Цифрова трубка: дисплей LL є датчиком відкритих ланцюга, будь ласка, дотримуйтесь інструкцій для підключення датчика; Дисплей HH знаходиться поза діапазону вимірювання.
Опис функції параметра
Натисніть і утримуйте SET протягом 5 секунд, щоб увійти в налаштування головного меню, натисніть +-для перемикання P0...P6, тривале натискання або 10 секунд без дії кнопки, контролер автоматично підтверджує повернення.
Режим охолодження і нагрівання P0
Натисніть і утримуйте "SET" протягом 5 секунд, щоб відобразити P0, натисніть "стрілку" один раз, щоб встановити робочий режим, натисніть +-для перемикання [режим нагріву H is] [Режим охолодження C] натисніть кнопку "SET" один раз для повернення, тривале натискання або 10 секунд без натискання кнопок контролера, автоматично підтвердить виконання.
У режимі охолодження: коли значення вимірювання температури ≥ точка заданого температурного режиму, реле охолодження закрито і холодильник запущений; Коли значення вимірювання температури ≤ точка заданого температурного режиму-різниця в поверненні, реле охолодження вимкнено і холодильник вимкнений.
У режимі нагріву: коли значення вимірювання температури ≤ точка заданого значення, реле для нагріву включається нагрівач запускається; Коли значення вимірювання температури ≥ точка заданої температури + гістерезис, реле для нагріву вимкнено і нагрівач вимкнений.
P1 Налаштування гістерезису
Натисніть і утримуйте "SET" протягом 5 секунд, щоб відобразити P0, натисніть +-щоб переключитися на P1, натисніть Встановити один раз, щоб повернути різницю, натисніть +-щоб установити різницю в 0,1-15, натисніть кнопку SET один раз після завершення натисніть кнопку SET або 10 секунд без натискання кнопок на контролері, автоматично підтверджує завершення.
У режимі охолодження: коли значення вимірювання температури ≥ задане значення, реле закрито, холодильник запускається; Коли значення вимірювання температури ≤ задане значення-значення різниці, реле вимкнено і холодильник вимкнений.
Наприклад, якщо навколишнє середовище 30 °C, встановлене значення 25 °C, і гістерезис встановлений до 2 °C. Після включення живлення реле закриває холодильник для запуску. Коли охолодження досягає 23 °C, реле вимикає холодильник і холодильник вимкнений. Відкрита температура починає підвищуватися. Коли він піднімається до встановленого значення 25 °C, реле знову закриває холодильник, тому повторна Температура контролю циклу не вище 25 °C.
У режимі нагріву: коли значення вимірювання температури ≤ задане значення, реле включається нагрівач починається; Коли значення вимірювання температури ≥ задане значення + значення різниці, реле вимкнено і нагрівач вимкнений.
Наприклад, якщо навколишнє середовище 10 °C, встановлене значення 25 °C, і гістерезис встановлений до 2 °C. Після включення живлення реле закриває нагрівач для запуску. Коли нагрівається до 27 °C, реле вимикає нагрівач і нагрівач вимкнений. Температура on починає знижуватися. Коли він падає до встановленого значення 25 °C, реле закриває нагрівач, щоб почати знову, тому повторний цикл контролю температури не нижче 25 °C.
P2 Максимальна настройка температури верхня межа
Щоб уникнути небезпеки занадто високої температури із-за неправильної роботи обладнання, термостат має функцію верхньої межі найвищої налаштування, що обмежує діапазон установки самої високої температури, що контролюється термостатом.
Натисніть і утримуйте "SET"протягом 5 секунд, щоб відобразити P0, натисніть +-щоб переключитися на P2, натисніть Встановити один раз, щоб встановити верхню межу, натисніть +-щоб встановити найвищу встановлену температуру, максимальне значення 120, натисніть кнопку SET один раз після завершення.
Наприклад: встановлення до 60 температурних точок може бути встановлена тільки до 60 ° C. Якщо задана температура повинна бути розширена, необхідно спочатку відрегулювати верхній граничний набір значень.
Мінімальна температура P3 нижня межа
Щоб уникнути засмічення льодом, викликаного неправильною роботою інших приладів, регулятор температури має найнижчу налаштування верхніх і нижніх граничних функцій, що обмежує діапазон установки самої низької температури, що контролюється термостатом.
Натисніть кнопку "SET"і утримуйте протягом 5 секунд, щоб відобразити P0, натисніть +-щоб переключитися на P3, натисніть щоб встановити мінімальний нижня межа, натисніть +-щоб встановити найнижчу встановлену температуру, найнижче значення-55, натисніть Встановити один раз після завершення Натисніть SET або контролер автоматично підтвердить завершення без дії протягом 10 секунд.
Наприклад: встановити до 2 температурних точок можна тільки встановити до 2 °C мінімум. Якщо задана температура повинна бути розширена нижче, то спочатку необхідно скоригувати встановлене значення нижньої межі.
P4 температурна корекція
Коли вимірювана температура відхиляється від стандартної температури або за особливих потреб обладнання користувача, ця функція використовується для корекції. Скоригована температура = температура перед корекцією + значення корекції допустимий діапазон-7,0 ~ 7,0.
Натисніть і утримуйте "SET" протягом 5 секунд, щоб відобразити P0, натисніть +-щоб переключитися на P4, натисніть Встановити один раз, щоб виправити, натисніть +-щоб встановити значення корекції, натисніть Встановити один раз після завершення, або 10 секунд без натискання кнопок контролера, автоматично підтверджує завершення.
Наприклад, нормальне відображення становить 25 градусів; У тих випадках, коли температура коригується до 0, він відображає 25 градусів; У тих випадках, коли температура коригується до 1,5, він показує 26,5 градусів; У тих випадках, коли температура коригується 1,5, він показує 23,5.
Час запуску затримки P5 (одиниця виміру: хвилина)
Коли холодильник або обігрівач працює з затримкою, функція затримки може бути включена для захисту терміну служби пристрою.
Натисніть і утримуйте "SET" протягом 5 секунд, щоб відобразити P0, натисніть +-щоб переключитися на P5, щоб встановити час затримки запуску-хвилину, натисніть +-щоб встановити 0-10 хвилин, натисніть кнопку «set» для повернення після завершення, натисніть кнопку «SET» або «10 секунд» не натискайте кнопки.
У режимі охолодження: при першому включенні живлення, якщо поточна температура ≥ задане значення, холодильник не почне охолодження негайно, І запуститься тільки після встановленого часу затримки.
У режимі нагріву: при першому включенні живлення, якщо поточна температура ≤ задане значення, Нагрівач не почне нагріватися негайно, І почне нагріватися тільки після встановленого часу затримки.
Коли інтервал зупинки між двома запусками холодильника або нагрівача менше встановленого значення часу затримки, пристрій може почати роботу після перезапуску встановленого часу затримки набору після запуску. Час затримки обчислюється з моменту відключення.
Наприклад, затримка установки-5 хвилин в стані охолодження, охолоджуючий пристрій починає затримуватися після включення живлення, а холодильник включається через 5 хвилин. Коли досягається необхідна температура, холодильник зупиняється, і час починається, коли наступний Запуск охолодження завершиться. Робота, незакінчені терміни повинні чекати закінчення таймера для роботи, світлодіодний індикатор блимає під час затримки.
Коли старт затримки встановлений на 0, він дорівнює функції затримки вимкнення.
Як зберегти налаштування
Якщо ви хочете зберегти задані дані, встановіть P7 для включення, коли температура встановлена потужність вимкнена. В цей чохол, останні налаштування будуть збережені при відключенні електрики.
Скидання
Із-за деяких людських причин внутрішня налаштування термостата плутає. Для установки потрібно багато часу. У цьому випадку, ви можете використовувати цю функцію, щоб відновити заводські налаштування. У вимкненому стані натисніть і утримуйте кнопки + та-одночасно. Потім, не відпускаючи кнопки, подайте харчування, всі вищевказані параметри будуть відновлені до заводських налаштувань.
Так само в наявності контролери в асортименті:
https://zip.net.ua/g3866028-kontrollery-mikroprotsessory-elektronnye
Основні атрибути | |
---|---|
Країна виробник | Китай |
Вид запчастини | Терморегулятор, термостат |
Стан | Новий |
